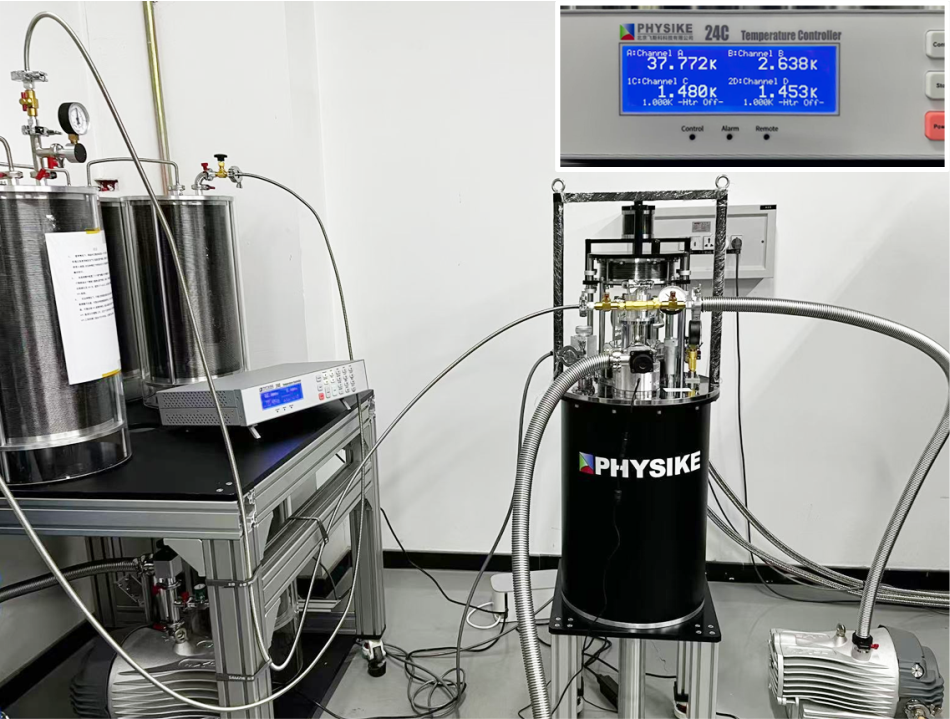

最近我们在京某研究所成功安装一套应用于NMR实验的顶部装卸型1.5K制冷机系统(Acryo-1.5K-NMR)。
该系统采用GM制冷机作为冷源,通过冷头悬浮设计、内部采用高性能柔性热连接和刚性支撑等减震措施实现低震动,工作温度范围:<1.5K-325K。该制冷机采用多级高效热交换结合自恒压循环气路,初始降温时间小于4小时,可靠的高性能氦循环气路确保该制冷机无需外置低温冷阱即可长时间连续运行。
NMR实验通常需要施加高电压,这样可更有效地匹配阻抗,避免能量损耗,并确保足够的射频场强度;更高电压驱动也有助于提高射频线圈的场强,从而增加信号检测的灵敏度。常规顶部装卸型1.5K制冷机的样品管内是低气压氦气环境,击穿电压相对较低,无法满足NMR需要施加较高电压要求。该低温系统提供了自恒压样品环境,允许在4K以下处于液氦环境,在4K以上处于常压氦气环境,允许NMR探头在整个工作温度范围施加较高电压,更换样品时避免过多氦气的消耗。
